Proefsleuven graven kabels en leidingen

Kabels en leidingen traceren

Het graven van proefsleuven is het ideale middel voor het traceren van kabels en leidingen in de grond. Wil je weten hoe kabeltracés in de grond liggen? Of de locatie van leidingen kunnen bepalen? Dan laat je proefsleuven graven voor kabels en leidingen. Met proefsleuven kun je nauwkeurig vaststellen en in kaart brengen hoe kabels en leidingen in de grond liggen. Bij graafwerkzaamheden kun je graafschade voorkomen. En bij herstel- of renovatiewerk aan bijvoorbeeld riolering, gasleidingen of kabeltracés weet je waar je moet graven zonder de volledige bestrating open te hoeven gooien.

Vraag vrijblijvend een offerte aan

Proefsleuven graven zonder graafschade

Proefsleuven graven kan gedaan worden door middel van een minigraver of met de schep. Deze traditionele manier van graven brengt een aantal nadelen met zich mee. Er komt nog veel handwerk bij kijken en je dient voorzichtig te graven om geen kabels en leidingen te raken. Het graven van proefsleuven kan ook op een veilige, nauwkeurige en snelle manier. Door middel van zuigtechniek zuigen wij zand en grond weg zonder te hoeven graven. De zuigarm van de zuigwagen wordt op afstand bediend en kan secuur geplaatst worden. Door grond weg te zuigen raken kabels en leidingen niet beschadigd. We maken mooi rechte proefsleuven zonder graafschade.

Naast het het graven van proefsleuven zuigen wij ook boomwortels vrij zonder schade aan te brengen aan de boom. Een ideale oplossing voor het helder in kaart brengen van kabeltracés en leidingwerk.

Proefsleuven graven van A tot Z

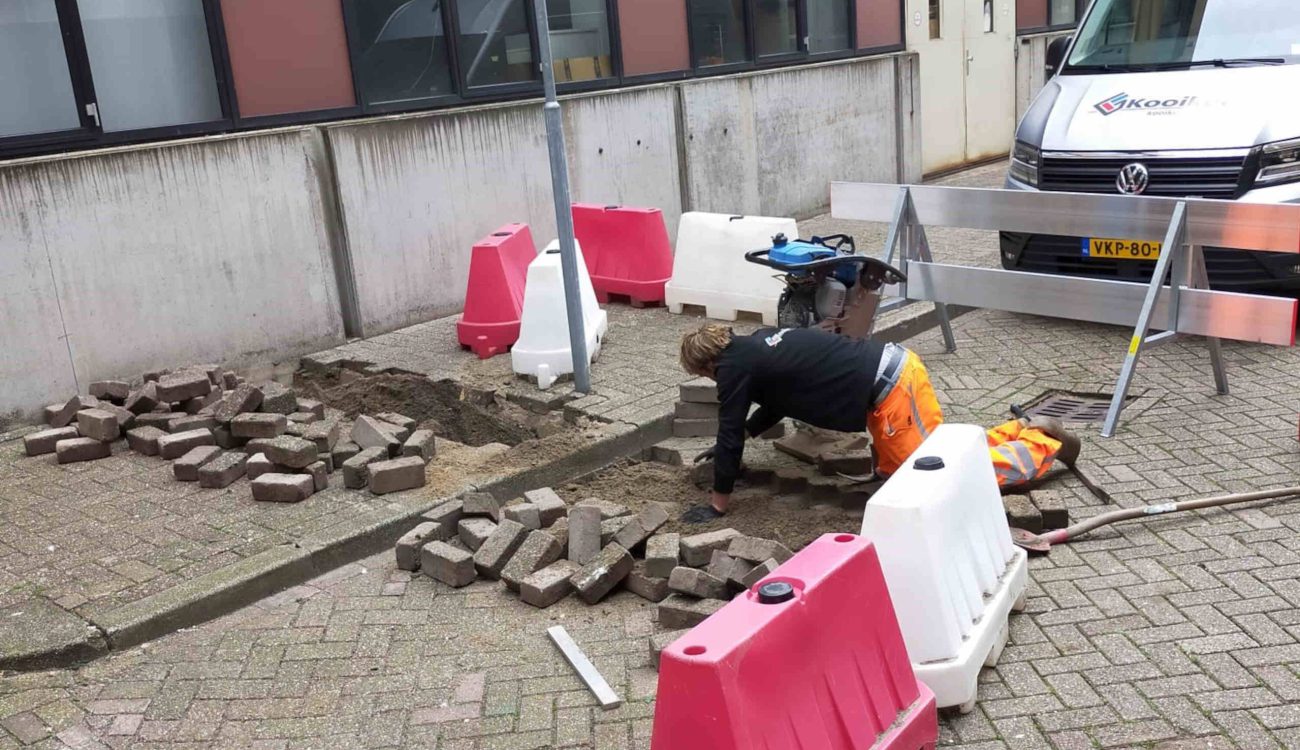

De Kooiker Groep beheerst naast zuigtechniek ook andere disciplines, waaronder maatvoering en aanneming. We graven niet alleen proefsleuven, maar zorgen er ook voor dat de bestrating weer netjes wordt achtergelaten. Moeten kabels en leidingen worden uitgegraven? Dan zetten wij hiervoor onze zuigwagens in. Bij grotere projecten waar tijd een bepalende factor is kunnen we beschikken over meerdere zuigwagens.

Wanneer graaf je een proefsleuf?

Onder onze voeten ligt het vol met kabels en leidingen. De locatie hiervan zijn niet altijd nauwkeurig in kaart gebracht. Uit tekeningen wordt niet helemaal duidelijk waar deze kabels en leidingen liggen. Dan is het verstandig om proefsleuven te laten graven. Op deze manier voorkom je voortijdig graafschade aan leidingen en kabels. Graafschade is één, echter wordt er niet altijd stil gestaan bij de gevolgschade. Deze is in de regel nog groter.

Wij zuigen proefsleuven bijvoorbeeld bij:

Nieuwbouw

Herinrichting van wijken

Renovatie van riolering

Het plaatsen van ondergrondse containers

Het planten van nieuwe begroeiing/bomen

Graafwerkzaamheden/grondwerk

Crow 500 richtlijn

Het graven van proefsleuven is onlosmakelijk verbonden met de CROW 500-richtlijn. Die schrijft namelijk voor dat je vóór het eigenlijke graafwerk de werkelijke ligging en diepte van kabels en leidingen vaststelt, en een proefsleuf is hét middel om dat te doen. Zo geef je concreet invulling aan de lokaliseerplicht uit de richtlijn en werk je aantoonbaar zorgvuldig.

Veelgestelde vragen

Hoe kun je het beste graafschade aan kabels en leidingen voorkomen?

Graafschade voorkom je vooral door je werk goed voor te bereiden en de grond niet in te gaan voordat je weet wat eronder ligt. Dat begint met een KLIC-melding: voordat er een schep de grond in gaat, doe je een graafmelding bij het Kabels en Leidingen Informatiecentrum (onderdeel van het Kadaster). Je ontvangt dan de tekeningen van alle netbeheerders in het gebied — gas, elektra, water, telecom en data — zodat je weet welke infrastructuur je waar kunt verwachten. Die tekeningen zijn echter een vertrekpunt en geen garantie, want de werkelijke ligging wijkt in de praktijk regelmatig af. Daarom stel je de precieze ligging en diepte vast met proefsleuven: gerichte ontgravingen waarmee je de kabel of leiding daadwerkelijk in beeld brengt voordat het echte graafwerk begint. Omdat het openen van zo’n proefsleuf zelf ook risico geeft, kies je rond kwetsbare leidingen voor zuigtechniek. Door de grond laagsgewijs en zonder hard graafwerktuig weg te zuigen, leg je kabels en leidingen volledig ongeschonden bloot — de veiligste manier om de werkelijke ligging te controleren én om de leidingen uiteindelijk vrij te graven.

Wat is een proefsleuf?

Een proefsleuf is een gerichte, kleine ontgraving die je maakt om te controleren wat er precies in de grond zit voordat het echte graafwerk begint. Bij het vrijzuigen van kabels en leidingen graaf (of zuig) je op een specifieke plek een sleufje open om de werkelijke ligging en diepte van een kabel of leiding vast te stellen. Zo controleer je of de praktijk klopt met de KLIC-gegevens en tekeningen, die er in werkelijkheid nogal eens naast zitten.

Binnen de CROW 500 is de proefsleuf een belangrijk hulpmiddel bij het lokaliseren: je weet daarna zeker waar de leiding ligt, zodat je er met de graafmachine veilig omheen kunt werken. Juist omdat het openen van zo’n proefsleuf zelf ook risico op schade geeft, wordt dit vaak met zuigtechniek of handmatig gedaan in plaats van met een graafbak.

Buiten de kabels-en-leidingenwereld wordt de term trouwens ook in de archeologie gebruikt: daar is een proefsleuf een smalle testopgraving om te kijken of er archeologische resten in de bodem zitten voordat een gebied verder wordt onderzocht of bebouwd. Hiervoor is zuigtechniek iets minder geschikt.
